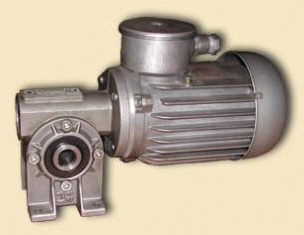

Таблицы мощности редукторов RT/MRT (кВт) – 0,55 / 0,75 / 1,1 / 1,5

Главная / Каталог продукции / Мотор-редукторы / Червячные мотор-редукторы /

Таблицы (мощность редуктора типа RT/MRT) упорядочены таким образом, чтобы сделать возможным определение оптимального размера редуктора на основе предписанной входной мощности электродвигателя. К требуемому передаточному отношению и выходному числу оборотов редуктора присоединен соответствующий крутящий момент М2 и сервисный фактор Sf. Эти величины в таблице указаны для электродвигателей в четырех- и шестиполюсном варианте исполнения.

К общему описанию

Червячный редуктор							Электродвигатель
Мощность	Обороты	Момент	Сервисный фактор	Тип	Передача	Ø вала	Масса	Обороты 1	Электродвигатель	Полюсы
P1	n2	M2	Sf		i	D
[квт]	[мин-1]	[Нм]	[-]		[-]	[мм]	[кг]	[мин-1]
0,55	11,4	226,3	0,9	MRT 80	80	35	15	910	4AP 80 6	6
	13,8	194,1	0,9	MRT 80	100	35	15	1380	4AP 80 4s	4
	15,2	207,8	0,8	MRT 70	60	28	10,5	910	4AP 80 6	6
	15,2	193,9	1,2	MRT 80	60	35	15	910	4AP 80 6	6
	17,3	161,4	1,1	MRT 80	80	35	15	1380	4AP 80 4s	4
	18,2	178,9	0,6	MRT 80	50	25	8,5	910	4AP 80 6	6
	18,2	184,7	0,9	MRT 70	50	28	10,5	910	4AP 80 6	6
	18,2	176,0	1,4	MRT 80	50	35	15	910	4AP 80 6	6
	22,8	154,7	0,8	MRT 60	40	25	8,5	910	4AP 80 6	6
	22,8	150,1	1,1	MRT 70	40	28	10,5	910	4AP 80 6	6
	22,8	147,8	1,8	MRT 80	40	35	15	910	4AP 80 6	6
	23,0	143,9	1,0	MRT 70	60	28	10,5	1380	4AP 80 4s	4
	23,0	137,0	1,5	MRT 80	60	35	15	1380	4AP 80 4s	4
	27,6	125,6	0,8	MRT 60	50	25	8,5	1380	4AP 80 4s	4
	27,6	127,5	1,3	MRT 70	50	28	10,5	1380	4AP 80 4s	4
	27,6	125,6	1,8	MRT 80	50	35	15	1380	4AP 80 4s	4
	30,3	116,0	1,2	MRT 60	30	25	8,5	910	4AP 80 6	6
	30,3	126,4	1,4	MRT 70	30	28	10,5	910	4AP 80 6	6
	30,3	119,5	2,4	MRT 80	30	35	15	910	4AP 80 6	6
	34,5	106,6	1,0	MRT 60	40	25	8,5	1380	4AP 80 4s	4
	34,5	105,1	1,5	MRT 70	40	28	10,5	1380	4AP 80 4s	4
	34,5	103,5	2,3	MRT 80	40	35	15	1380	4AP 80 4s	4
	36,4	108,2	1,0	MRT 60	25	25	8,5	910	4AP 80 6	6
	36,4	109,7	1,4	MRT 70	25	28	10,5	910	4AP 80 6	6
	36,4	106,8	2,2	MRT 80	25	35	15	910	4AP 80 6	6
	45,5	83,1	0,8	MRT 50	20	24	4	910	4AP 80 6	6
	45,5	90,0	1,3	MRT 60	20	25	8,5	910	4AP 80 6	6
	45,5	86,6	1,9	MRT 70	20	28	10,5	910	4AP 80 6	6
	45,5	88,9	2,8	MRT 80	20	35	15	910	4AP 80 6	6
	46,0	78,8	0,9	MRT 50	30	24	4	1380	4AP 80 4s	4
	46,0	79,9	1,5	MRT 60	30	25	8,5	1380	4AP 80 4s	4
	46,0	85,6	1,9	MRT 70	30	28	10,5	1380	4AP 80 4s	4
	46,0	83,4	3,1	MRT 80	30	35	15	1380	4AP 80 4s	4
	55,2	71,4	0,8	MRT 50	25	24	4	1380	4AP 80 4s	4
	55,2	73,3	1,3	MRT 60	25	25	8,5	1380	4AP 80 4s	4
	55,2	74,2	2,7	MRT 70	25	28	10,5	1380	4AP 80 4s	4
	55,2	74,2	2,7	MRT 80	25	35	15	1380	4AP 80 4s	4
	60,7	67,5	1,0	MRT 50	15	24	4	910	4AP 80 6	6
	60,7	68,4	1,8	MRT 60	15	25	8,5	910	4AP 80 6	6
	60,7	68,4	2,3	MRT 70	15	28	10,5	910	4AP 80 6	6
	69,0	57,9	1,1	MRT 50	20	24	4	1380	4AP 80 4s	4
	69,0	60,9	1,6	MRT 60	20	25	8,5	1380	4AP 80 4s	4
	69,0	60,1	2,4	MRT 70	20	28	10,5	1380	4AP 80 4s	4
	69,0	60,9	3,5	MRT 80	20	35	15	1380	4AP 80 4s	4
	72,8	57,9	0,7	MRT 40	12,5	19	3	910	4AP80-6	6
	72,8	60,0	1,2	MRT 50	12,5	24	4	910	4AP80-6	6
	72,8	60,8	1,8	MRT 60	12,5	25	8,5	910	4AP80-6	6
	72,8	62,8	2,6	MRT 70	12,5	28	10,5	910	4AP80-6	6
	72,8	61,5	3,8	MRT 80	12,5	35	15	910	4AP80-6	6
	91,0	47,3	0,8	MRT 40	10	19	3	910	4AP 80 6	6
	91,0	46,8	1,4	MRT 50	10	24	4	910	4AP 80 6	6
	91,0	47,9	2,2	MRT 60	10	25	8,5	910	4AP 80 6	6
	91,0	48,5	3,1	MRT 70	10	28	10,5	910	4AP 80 6	6
	92,0	45,1	1,4	MRT 50	15	24	4	1380	4AP 80 4s	4
	92,0	46,2	2,3	MRT 60	15	25	8,5	1380	4AP 80 4s	4
	92,0	46,8	3,2	MRT 70	15	28	10,5	1380	4AP 80 4s	4
	110,4	40,1	0,9	MRT 40	12,5	19	3	1380	4AP80-4s	4
	110,4	40,7	1,6	MRT 50	12,5	24	4	1380	4AP80-4s	4
	110,4	41,3	2,3	MRT 60	12,5	25	8,5	1380	4AP80-4s	4
	110,4	42,1	3,7	MRT 70	12,5	28	10,5	1380	4AP80-4s	4
	121,3	35,9	1,0	MRT 40	7,5	19	3	910	4AP80-6	6
	121,3	36,6	1,7	MRT 50	7,5	24	4	910	4AP80-6	6
	121,3	37,4	2,8	MRT 60	7,5	25	8,5	910	4AP80-6	6
	121,3	38,2	3,6	MRT 70	7,5	28	10,5	910	4AP80-6	6
138,0	32,0	1,0	MRT 40	10	19	3	1380	4AP 80 4s	4
138,0	31,6	1,9	MRT 50	10	24	4	1380	4AP 80 4s	4
138,0	32,4	2,8	MRT 60	10	25	8,5	1380	4AP 80 4s	4
138,0	32,4	4,4	MRT 70	10	28	10,5	1380	4AP 80 4s	4
184	24,6	1,2	MRT 40	7,5	19	3	1380	4AP80-4s	4
184	24,9	2,2	MRT 50	7,5	24	4	1380	4AP80-4s	4
184	25,3	3,6	MRT 60	7,5	25	8,5	1380	4AP80-4s	4

червячный редуктор							электродвигатель
мощность	обороты	момент	сервисный фактор	тип	передача	Ø вала	масса	обороты 1	электродвигатель	полюсы
P1	n2	M2	Sf		i	D
[квт]	[мин-1]	[Нм]	[-]		[-]	[мм]	[кг]	[мин-1]
0,75	17,3	220,1	0,8	MRT 80	80	35	15	1380	4AP 80 4	4
	23,0	196,2	0,8	MRT 70	60	28	10,5	1380	4AP 80 4	4
	23,0	186,8	1,1	MRT 80	60	35	15	1380	4AP 80 4	4
	23,5	195,1	1,4	MRT 80	40	35	15	940	4AP 90S 6	6
	27,6	173,9	0,9	MRT 70	50	28	10,5	1380	4AP 80 4	4
	27,6	171,3	1,3	MRT 80	50	35	15	1380	4AP 80 4	4
	31,3	166,9	1,0	MRT 70	30	28	10,5	940	4AP 90S 6	6
	31,3	157,7	1,8	MRT 80	30	35	15	940	4AP 90S 6	6
	34,5	145,3	0,8	MRT 60	40	25	8,5	1380	4AP 80 4	4
	34,5	143,3	1,1	MRT 70	40	28	10,5	1380	4AP 80 4	4
	34,5	141,2	1,7	MRT 80	40	35	15	1380	4AP 80 4	4
	37,6	144,8	1,0	MRT 70	25	28	10,,5	940	4AP 90S 6	6
	37,6	141,0	1,7	MRT 80	25	35	15	940	4AP 90S 6	6
	46,0	109,0	1,1	MRT 60	30	25	8,5	1380	4AP 80 4	4
	46,0	116,8	1,4	MRT 70	30	28	10,5	1380	4AP 80 4	4
	46,0	113,7	2,3	MRT 80	30	35	15	1380	4AP 80 4	4
	47,0	118,9	1,0	MRT 60	20	25	8,5	940	4AP 90S 6	6
	47,0	114,3	1,5	MRT 70	20	28	10,5	940	4AP 90S 6	6
	47,0	117,3	2,1	MRT 80	20	35	15	940	4AP 90S 6	6
	55,2	99,9	1,0	MRT 60	25	25	8,5	1380	4AP 80 4	4
	55,2	101,2	1,4	MRT 70	25	28	10,5	1380	4AP 80 4	4
	55,2	101,2	2,0	MRT 80	25	35	15	1380	4AP 80 4	4
	62,7	90,3	1,3	MRT 60	15	25	8,5	940	4AP 90S 6	6
	62,7	90,3	1,8	MRT 70	15	28	10,5	940	4AP 90S 6	6
	62,7	91,4	2,7	MRT 80	15	35	15	940	4AP 90S 6	6
	69,0	78,9	0,8	MRT 50	20	24	4	1380	4AP 80 4	4
	69,0	83,0	1,2	MRT 60	20	25	8,5	1380	4AP 80 4	4
	69,0	82,0	1,8	MRT 70	20	28	10,5	1380	4AP 80 4	4
	69,0	83,0	2,6	MRT 80	20	35	15	1380	4AP 80 4	4
	75,2	79,2	0,9	MRT 50	12,5	24	4	940	4AP90S-6	6
	75,2	80,2	1,4	MRT 60	12,5	25	8,5	940	4AP90S-6	6
	75,2	83,0	2,0	MRT 70	12,5	28	10,5	940	4AP90S-6	6
	75,2	81,2	2,9	MRT 80	12,5	35	15	940	4AP90S-6	6
	92,0	61,5	1,0	MRT 50	15	24	4	1380	4AP 80 4	4
	92,0	63,1	1,7	MRT 60	15	25	8,5	1380	4AP 80 4	4
	92,0	63,8	2,4	MRT 70	15	28	10,5	1380	4AP 80 4	4
	94,0	63,2	1,7	MRT 60	10	25	8,5	940	4AP 90S 6	6
	94,0	64,0	2,3	MRT 70	10	28	10,5	940	4AP 90S 6	6
	94,0	65,5	3,2	MRT 80	10	35	15	940	4AP 90S 6	6
	110,4	55,5	1,2	MRT 50	12,5	24	4	1380	4AP80-4	4
	110,4	56,4	1,7	MRT 60	12,5	25	8,5	1380	4AP80-4	4
	110,4	57,4	2,7	MRT 70	12,5	28	10,5	1380	4AP80-4	4
	110,4	56,8	3,7	MRT 80	12,5	35	15	1380	4AP80-4	4
	125,3	48,4	1,3	MRT 50	7,5	24	4	940	4AP90S-6	6
	125,3	49,3	2,1	MRT 60	7,5	25	8,5	940	4AP90S-6	6
	125,3	50,5	2,7	MRT 70	7,5	28	10,5	940	4AP90S-6	6
	125,3	51,9	3,5	MRT 80	7,5	35	15	940	4AP90S-6	6
	138,0	43,1	1,4	MRT 50	10	24	4	1380	4AP 80 4	4
	138,0	44,1	2,0	MRT 60	10	25	8,5	1380	4AP 80 4	4
	138,0	44,1	3,2	MRT 70	10	28	10,5	1380	4AP 80 4	4
	184	33,9	1,6	MRT 50	7,5	24	4	1380	4AP80-4	4
	184	34,5	2,6	MRT 60	7,5	25	8,5	1380	4AP80-4	4
	184	35,0	3,8	MRT 70	7,5	28	10,5	1380	4AP80-4	4

червячный редуктор							электродвигатель
мощность	обороты	момент	сервисный фактор	тип	передача	Ø вала	масса	обороты 1	электродвигатель	полюсы
P1	n2	M2	Sf		i	D
[квт]	[мин-1]	[Нм]	[-]		[-]	[мм]	[кг]	[мин-1]
1,1	9,3	386,5	1,4	MRT 100	100	40	28	930	4AP 90L 6	6
	9,3	587,4	2,8	MRT 180	100	60	135	930	4AP90L-6	6
	11,6	309,9	1,7	MRT 100	80	40	28	930	4AP 90L 6	6
	11,6	497,0	2,8	MRT 180	80	60	135	930	4AP90L-6	6
	14,1	476,8	3,7	MRT 180	100	60	135	1410	4AP90S-4	4
	15,5	216,2	1,9	MRT 100	60	40	28	930	4AP 90L 6	6
	18,6	175,1	2,1	MRT 100	50	40	28	930	4AP 90L 6	6
	23,3	137,7	2,3	MRT 100	40	40	28	930	4AP 90L 6	6
	23,3	289,2	0,9	MRT 80	40	35	15	930	4AP 90L 6	6
	31,0	102,6	2,5	MRT 100	30	40	28	930	4AP 90L 6	6
	31,0	247,4	0,7	MRT 70	30	28	10,5	930	4AP 90L 6	6
	31,0	233,6	1,2	MRT 80	30	35	15	930	4AP 90L 6	6
	35,3	202,6	1,2	MRT 80	40	35	15	1410	4AP 90S 4	4
	37,2	79,4	2,8	MRT 100	25	40	28	930	4AP 90L 6	6
	37,2	209,0	1,1	MRT 80	25	35	15	930	4AP 90L 6	6
	46,5	169,4	1,0	MRT 70	20	28	10,5	930	4AP 90L 6	6
	46,5	174,0	1,4	MRT 80	20	35	15	930	4AP 90L 6	6
	47,0	167,6	1,0	MRT 70	30	28	10,5	1410	4AP 90S 4	4
	47,0	163,2	1,6	MRT 80	30	35	15	1410	4AP 90S 4	4
	56,4	145,3	1,0	MRT 70	25	28	10,5	1410	4AP 90S 4	4
	56,4	145,3	1,4	MRT 80	25	35	15	1410	4AP 90S 4	4
	62,0	45,5	3,2	MRT 100	15	40	28	930	4AP 90L 6	6
	62,0	133,9	0,9	MRT 60	15	25	8,5	930	4AP 90L 6	6
	62,0	133,9	1,2	MRT 70	15	28	10,5	930	4AP 90L 6	6
	62,0	135,5	1,8	MRT 80	15	35	15	930	4AP 90L 6	6
	70,5	119,2	0,8	MRT 60	20	25	8,5	1410	4AP 90S 4	4
	70,5	117,7	1,2	MRT 70	20	28	10,5	1410	4AP 90S 4	4
	70,5	119,2	1,8	MRT 80	20	35	15	1410	4AP 90S 4	4
	74,4	120,4	2,0	MRT 80	12,5	35	15	930	4AP90L-6	6
	74,4	116,2	3,7	MRT 100	12,5	40	28	930	4AP90L-6	6
	93,0	28,4	3,5	MRT 100	10	40	28	930	4AP 90L 6	6
	93,0	93,8	1,1	MRT 60	10	25	8,5	930	4AP 90L 6	6
	93,0	94,9	1,6	MRT 70	10	28	10,5	930	4AP 90L 6	6
	93,0	97,1	2,2	MRT 80	10	35	15	930	4AP 90L 6	6
	94,0	90,5	1,2	MRT 60	15	25	8,5	1410	4AP 90S 4	4
	94,0	91,6	1,7	MRT 70	15	28	10,5	1410	4AP 90S 4	4
	94,0	91,6	2,5	MRT 60	15	35	15	1410	4AP 90S 4	4
	112,8	80,9	1,2	MRT 60	12,5	25	8,5	1410	4AP90S-4	4
	112,8	82,3	1,9	MRT 70	12,5	28	10,5	1410	4AP90S-4	4
	112,8	81,5	2,6	MRT 80	12,5	35	15	1410	4AP90S-4	4
	124	76,9	2,4	MRT 80	7,5	35	15	930	4AP90L-6	6
	141,0	63,3	1,4	MRT 60	10	25	8,5	1410	4AP 90S 4	4
	141,0	63,3	2,2	MRT 70	10	28	10,5	1410	4AP 90S 4	4
	141,0	64,8	2,7	MRT 80	10	35	15	1410	4AP 90S 4	4
	188	49,5	1,8	MRT 60	7,5	25	8,5	1410	4AP90S-4	4
	188	50,2	2,6	MRT 70	7,5	28	10,5	1410	4AP90S-4	4
	188	51,5	2,9	MRT 80	7,5	35	15	1410	4AP90S-4	4

червячный редуктор							электродвигатель
мощность	обороты	момент	сервисный фактор	тип	передача	Ø вала	масса	обороты 1	электродвигатель	полюсы
P1	n2	M2	Sf		i	D
[квт]	[мин-1]	[Нм]	[-]		[-]	[мм]	[кг]	[мин-1]
1,5	9,4	277,6	3,2	MRT 120	100	45	37	940	4AP 100L 6	6
	9,4	521,4	1,4	MRT 100	100	40	28	940	4AP 100L 6	6
	9,4	792,5	2,1	MRT 180	100	60	135	940	7BA100L06	6
	11,8	276,9	2,8	MRT 120	80	45	37	940	4AP 100L 6	6
	11,8	418,1	1,7	MRT 100	80	40	28	940	4AP 100L 6	6
	11,8	670,5	2,1	MRT 180	80	60	135	940	7BA100L06	6
	14,1	375,2	1,4	MRT 100	100	40	28	1410	4AP 90L 4	4
	14,1	650,2	2,7	MRT 180	100	60	135	1410	4AP90L-4	4
	15,7	226,8	2,5	MRT 120	60	45	37	940	4AP 100L 6	6
	15,7	291,6	1,9	MRT 100	60	40	28	940	4AP 100L 6	6
	15,7	576,1	2,8	MRT 180	60	60	135	940	7BA100L06	6
	17,6	298,3	1,7	MRT 100	80	40	28	1410	4AP 90L 4	4
	17,6	520,2	3,4	MRT 180	80	60	135	1410	4AP90L-4	4
	18,8	219,1	2,4	MRT 120	50	45	37	940	4AP 100L 6	6
	18,8	236,2	2,1	MRT 100	50	40	28	940	4AP 100L 6	6
	23,5	189,2	2,3	MRT 120	40	45	37	940	4AP 90L 4	4
	23,5	185,8	2,3	MRT 100	40	40	28	940	4AP 90L 4	4
	23,5	205,7	1,9	MRT 100	60	40	28	1410	4AP 100L 6	6
	28,2	165,7	2,1	MRT 100	50	40	28	1410	4AP 100L 6	6
	31,3	141,9	2,5	MRT 120	30	45	37	940	4AP 100L 6	6
	31,3	138,4	2,5	MRT 100	30	40	28	940	4AP 100L 6	6
	35,3	129,3	2,3	MRT 100	40	40	28	1410	4AP 90L 4	4
	35,3	276,3	0,9	MRT 80	40	35	15	1410	4AP 90L 4	4
	37,6	310,9	2,2	MRT 120	25	45	37	940	4AP 100L 6	6
	37,6	299,8	1,5	MRT 100	25	40	28	940	4AP 100L 6	6
	47,0	253,6	2,9	MRT 120	20	45	37	940	4AP 100L 6	6
	47,0	250,8	1,7	MRT 100	20	40	28	940	4AP 100L 6	6
	47,0	238,9	2,0	MRT 100	30	40	28	1410	4AP 90L 4	4
	47,0	228,6	0,7	MRT 70	30	28	10,5	1410	4AP 90L 4	4
	47,0	234,7	1,0	MRT 80	20	35	15	940	4AP 100L 6	6
	47,0	222,5	1,2	MRT 80	30	35	15	1410	4AP 90L 4	4
	56,4	206,2	1,8	MRT 100	25	40	28	1410	4AP 90L 4	4
	56,4	198,1	1,0	MRT 80	25	35	15	1410	4AP 90L 4	4
	62,7	199,3	3,9	MRT 120	15	45	37	940	4AP 100L 6	6
	62,7	196,6	2,4	MRT 100	15	40	28	940	4AP 100L 6	6
	62,7	180,6	0,9	MRT 70	15	28	10,5	940	4AP 100L 6	6
	62,7	182,9	1,4	MRT 80	15	35	15	940	4AP 100L 6	6
	70,5	171,5	2,2	MRT 100	20	40	28	1410	4AP 90L 4	4
	70,5	160,5	1,3	MRT 70	20	28	10,5	1410	4AP 90L 4	4
	70,5	162,6	0,9	MRT 80	20	35	15	1410	4AP 90L 4	4
	75,2	162,5	1,5	MRT 80	12,5	35	15	940	7BA100L06	6
	75,2	156,8	2,7	MRT 100	12,5	40	28	940	7BA100L06	6
	94,0	133,9	2,8	MRT 100	10	40	28	940	4AP 100L 6	6
	94,0	133,6	3,4	MRT 100	15	40	28	1410	4AP 100L 6	6
	94,0	128,0	1,2	MRT 70	10	28	10,5	940	4AP 90L 4	4
	94,0	125,0	1,2	MRT 70	15	28	10,5	1410	4AP 100L 6	6
	94,0	131,1	1,6	MRT 80	10	35	15	940	4AP 90L 4	4
	94,0	125,0	1,8	MRT 80	15	35	15	1410	4AP 100L 6	6
	112,8	110,4	0,9	MRT 60	12,5	25	8,5	1410	4AP90L-4	4
	112,8	112,3	1,4	MRT 70	12,5	28	10,5	1410	4AP90L-4	4
	112,8	111,1	1,9	MRT 80	12,5	35	15	1410	4AP90L-4	4
	112,8	107,2	3,5	MRT 100	12,5	40	28	1410	4AP90L-4	4
	125,3	103,8	1,8	MRT 80	7,5	35	15	940	7BA100L06	6
	125,3	100,5	3,7	MRT 100	7,5	40	28	940	7BA100L06	6
	141,0	86,4	1,0	MRT 60	10	25	8,5	1410	4AP 90L 4	4
	141,0	86,4	1,6	MRT 70	10	28	10,5	1410	4AP 90L 4	4
	141,0	88,4	2,0	MRT 80	10	35	15	1410	4AP 90L 4	4
	188	67,4	1,3	MRT 60	7,5	25	8,5	1410	4AP90L-4	4
	188	68,5	1,9	MRT 70	7,5	28	10,5	1410	4AP90L-4	4
	188	70,2	2,2	MRT 80	7,5	35	15	1410	4AP90L-4	4

К общему описанию

Таблицы мощности редукторов RT/MRT (кВт) – 0,55 / 0,75 / 1,1 / 1,5

Выберите Ваш город
