Цепи роликовые длиннозвенные ТРД для транспортёров и элеваторов ГОСТ 4267-78

Цепи роликовые длиннозвенные ТРД для транспортёров и элеваторов ГОСТ 4267-78

Роликовая цепь успешно используется в элеваторных механизмах и различных транспортерах. Особенностью цепей является тот факт, что они выпускаются с различными модификациями и типами звеньев, в зависимости от конкретных условий их дальнейшего использования.

Типы роликовых длиннозвенных цепей (звенья специального типа) производятся следующих видов:

  • Две лапки, находящиеся в параллельной плоскости к осям шарниров звена (исполнение 1/2/3);
  • Две лапки, находящиеся в перпендикулярных плоскостях по отношению к осям шарниров звена (исполнение 1/ 2);
  • Одна лапка в параллельной плоскости к осям шарниров звена;
  • Одна фигурная лапка, расположенная  в параллельной плоскости к осям шарниров звена (исполнение 1/2).

Цена: от 240 руб. за 1 п.м.

Пример условного обозначения при заказе:

Цепь ТРД - 38 - 300 - 1 - 2 - 6 - 2 ГОСТ 4267-78, где:

  • ТРД - транспортная роликовая длиннозвенная;
  • 38 - шаг цепи, мм;
  • 300 - разрушающая нагрузка, кН;
  • 1 - тип;
  • 2 - исполнение;
  • 6 - диаметр отверстия на лапах, мм.;
  • 2 - шаг чередования звеньев с шапками.

Общее описание

Виды звеньев цепи

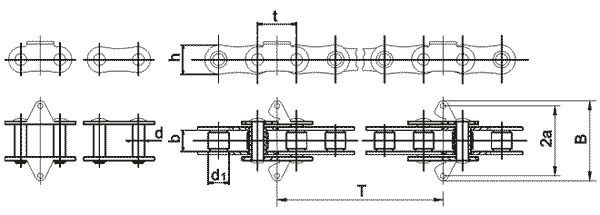

Виды звеньев цепи ТРД

Обозначение цепи

Шаг цепи, t

Тип цепи

Испол-
нение

b,
не менее

d

d1

h, не более

а

D

В,
не более

Шаг чередования специальных звеньев с лапками, Т

мм

ТРД-38-3000-1-1-6

38,00

1

1

22,00

792

15,88

21,3

30,0

6,6

80

2t, 4t, 6t, 8t, 10t

ТРД-38-3000-1-1-8

38,00

1

1

22,00

792

15,88

21,3

30,0

8,4

80

2t 4t (4b x 6t)*, 8t, 12t

ТРД-38-3000-1-2-6

38,00

1

2

22,00

7,92

15,88

21,3

-

6,6

72

2t, 4t, 6t, 8t, 10t, 2t x 4t

ТРД-38-3000-1-2-8

38,00

1

2

22,00

792

15,88

21,3

-

8,4

72

2t, 4t (4t x 6t)* 8t 12t

ТРД-38-3000-2-1-6

38,00

2

1

22,00

7,92

15,88

21,3

30,0

6,6

72

4t, 6t 8t 12t

ТРД-38-3000-3-6

38,00

3

1

22,00

792

15,88

21 3

300

66

80

2t 6t 8t 10t

ТРД-38-4000-3-10

38,00

3

1

22,00

92

15,88

21 3

330

105

80

2t 8t 10t

ТРД-38-3000-4-1-6

38,00

4

1

22,00

7,92

15,88

21,3

40,0

6,6

72

41

ТРД-31,75-2300-1-1-6

31,75

1

1

9,65

5,08

10,16

14,8

-

6,6

72

4t, 8t, 12t

ТРД-31,75-2300-2-1-6

31,75

2

1

9,65

5,08

10,16

14,8

-

6,6

72

4t, 8t, 12t

ТРД-31,75-2300-3-1-6

31,75

3

1

9,65

5,08

10,16

14,8

-

6,6

72

4t, 6t, 12t

ТРД-38-4000-2-2-6

38,00

2

2

22,00

7,92

15,88

21,3

-

6,6

80

2t, 4t, 6t, 8t 10t, 12t

ТРД-38-4000-2-2-8

38,00

2

2

22,00

7,92

15,88

21,3

-

8,4

80

2t, 4t, 6t, 8t, 10t, 12t
